FOC無刷跑步機驅動器
FOC 直流無刷跑步機動力系統特性
超磁科技通過技術創新，用先進的電機驅動算法和電機設計技術，模數控制經過不斷迭代發展，可提供精密感應、強大的處理和高級驅動，超磁動力科技通過創新和技術迭代，創建出世界上非常高效的機磁電一體化控制系統，并在跑步機上成功應用。
| 功能 | 超磁科技跑步機系統特性 |
|
1 | 算法先進 | 無感正玄FOC，效率高，溫升低 |
|
2 | 性能卓越 | 遙控控速，步頻控速，APP控速，控速精度1%以內 |
|
3 | 種類齊全 | 500W到3KW 110v/ 220v 0-8000rpm帶揚升 不帶揚升 |
|
4 | 使用方便 | 開放API |
|
5 | 接口豐富 | 通過串口 UART RS485 CAN 可以設置參數 調控速度 |
|

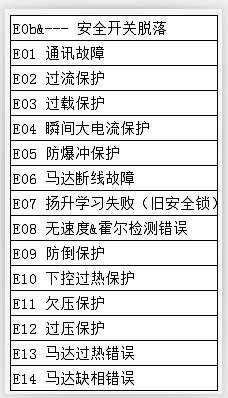

6 | 安全可靠 | 8大保護，過流 過壓 短路 堵轉 過熱 超速 缺相 欠壓 |
|
FOC 直流無刷跑步機動力系統型號
序號 | 型號 | 規格 | 參數 |

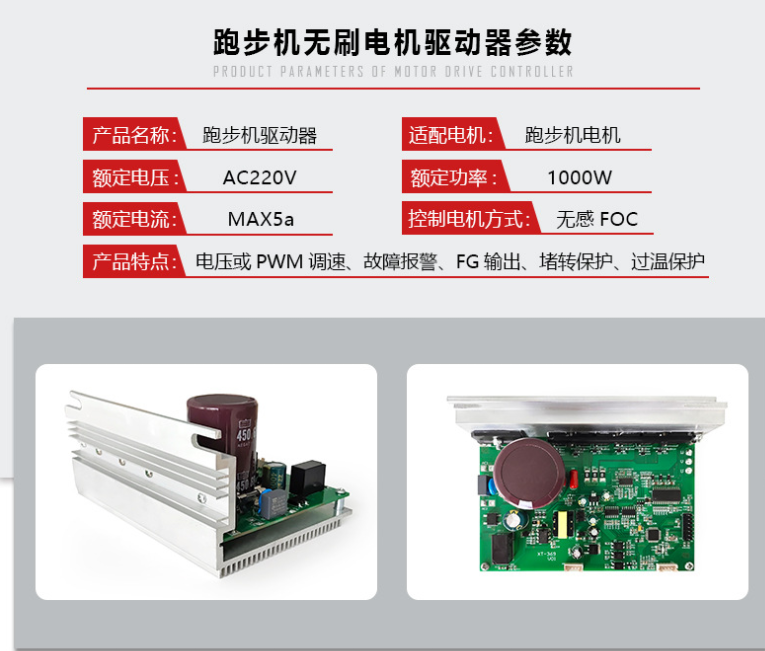

走路機 | 0-8KM | C1110V | 電流0-10A 功率600W 轉數0-3000RPM 扭矩0-2NM |
|
| C1220V | 電流0-5A 功率600W 轉數0-3000RPM 扭矩0-2NM |
家用跑步機 | 0-12KM | C2110V | 電流0-25A 功率1000W 轉數0-5000RPM 扭矩0-2NM |
|
| C2220V | 電流0-12A 功率1000W 轉數0-5000RPM 扭矩0-2NM |
商用跑步機 | 0-18KM | C3110V | 電流0-30A 功率2000W 轉數0-6000RPM 扭矩0-4NM |
|
| C3220V | 電流0-20A 功率2000W 轉數0-6000RPM 扭矩0-4NM |

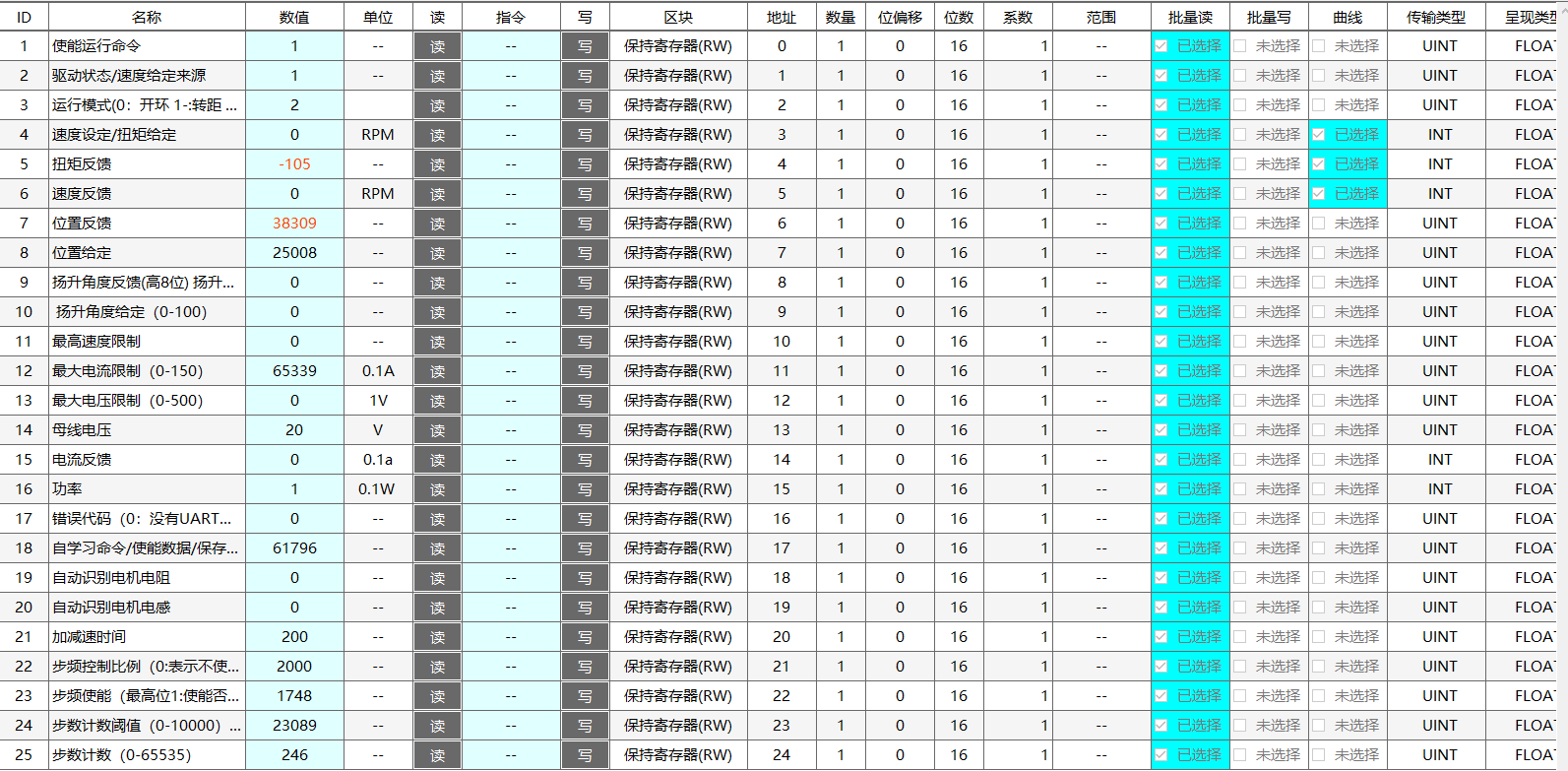

軟件系統界面
軟件系統功能
| 電機識別 | · 根據簡單的電機銘牌數據（最大電壓、電流）實現一次性參數識別 · 可選的 RS 在線功能可以跟蹤電阻變化情況并在運轉期間提供補償 |
| 控制環路調優 | · OC 電流控制器自動調優，可實現穩定運行 · 用戶調優的速度控制器 · PowerWarp 技術可在部分負載情況下實現節能 · 過單一系數調優，快速地對您的控制進行測試和調優（從軟響應到硬響應） · 通過適用于某個應用的整個可變速度、位置和負載范圍的單一增益（帶寬），降低基于多變量 PID 的系統的復雜性并減少系統調優時間 · 可通過單個參數對位置和速度進行調優 |
| 系統靈活性 | · 針對所有三相電機系統而設計 · 簡單的 API 接口 · 針對專家級用戶的完全自定義功能 |
| 磁場控制 | · 磁場減弱使轉子能夠獲得比設計速度更高的速度，并且能夠?qū)崿F(xiàn)理想的電機尺寸 · 磁場增強可增加電機的磁場，并且能夠?qū)崿F(xiàn)理想的電機尺寸 |
| 識別慣性 | · 使用慣性在各種慣性變化范圍內提供最精確的系統控制 · 慣性估算器通過運轉電機和測量反饋來自動測量系統慣性 |
| 干擾抑制 | · 控制器自動抑制以下情況造成的干擾： o 周期變換 o 負載變化 o 環境干擾 · 更大程度地提高控制，比 PI 控制器恢復得更快，振蕩更少，并且過沖/下沖最小 |
| 執行運動曲線 | · 在處理器上運行，以在兩種位置/速度之間產生平滑而可配置的軌道 · 運動引擎自動生成最佳曲線，以符合針對每次運動的用戶定義的急沖和加速限制 |
| 規劃軌道 | · 快速構建各種運動狀態（A 點至 B 點），并以基于狀態的邏輯（暫停、等待中斷、根據邏輯移動到狀態 C 或 D 等）將其綁定在一起 · 直接將軌道嵌入到控制器的 C 代碼中 |
| 算法靈活 | · 無傳感器速度控制 · 含傳感器速度控制 · 傳感器位置（伺服）控制 |
ISO 26262/IEC 61508 標準
滿足 ASIL D/SIL 3 系統功能
ISO-9001/IATF-16949 標準的硬件開發流程
無刷直流電機BLDC與傳統有刷直流電機相比，有著極大的優點：
1.性能可靠，故障率低，容易維護；
2.空載電流小；
3.效率高，可達95％；
4.體積小。
5.壽命長，可達約6倍有刷電機壽命。
6.噪音非常小，換向不會產生火花
